【应用案例】IO-Link方案应用于汽车座椅装配线

汽车座椅作为驾乘人员的核心乘坐装置，不仅需为驾乘者提供舒适的乘坐体验，更要在车辆行驶全过程中保障驾乘安全。其主要由海绵体、靠背、安全锁、头枕等关键部件组成，是汽车安全性与舒适性的核心体现。

当前汽车市场中，降本增效成为行业核心需求，汽车座椅设计也同步向“精简结构、迭代材料、升级工艺”方向推进。在兼顾座椅舒适性、安全性与智能化的前提下，通过技术优化实现零部件精简，提升产品强度与使用效果，是座椅装配线的核心升级目标。

工艺流程

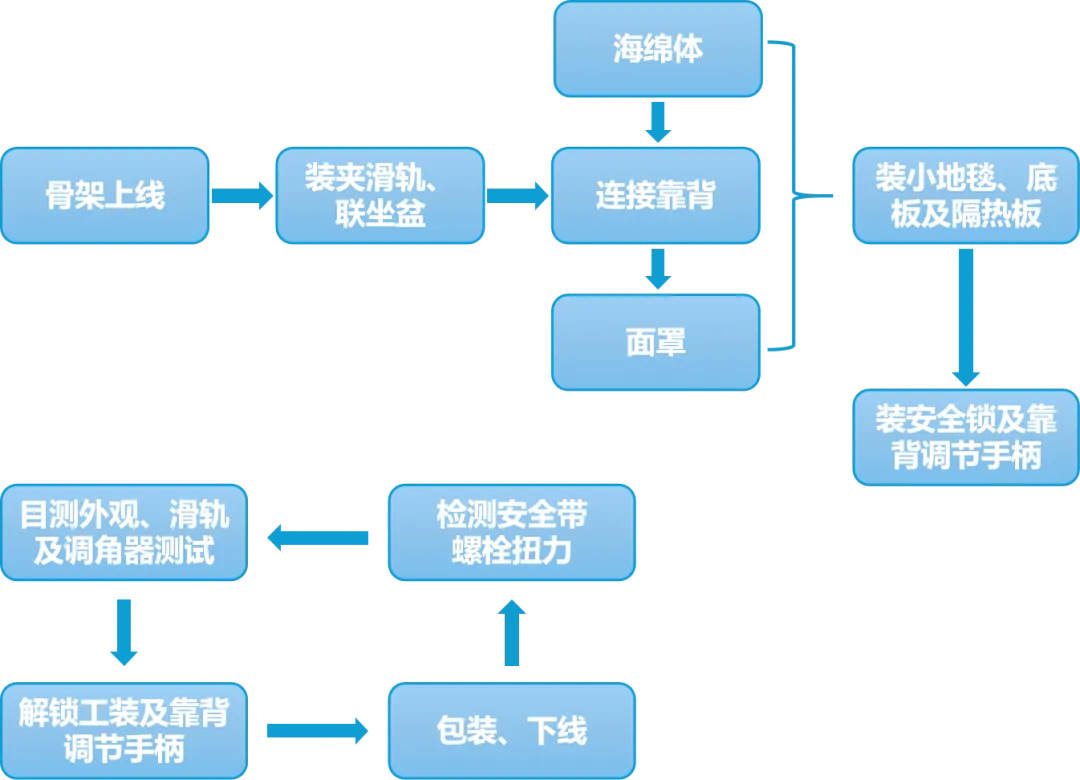

汽车座椅装配流程严谨有序，确保每一个部件精准适配，具体流程如下：首先，座椅骨架上线，完成滑轨与联座盆的安装；随后，将海绵体与面罩固定于靠背上，搭建座椅基本形态；接着，依次安装小地毯、底板及隔热板，完成座椅初步组装；最后，装配安全锁与靠背调节手柄，对安全带螺栓扭力进行精准检测，并开展外观、滑轨及调节器的全面测试，经包装后即可下线。

下线后，汽车座椅还需经过全面的座椅试验，对整体性能及各构成部件进行严格检查与综合评估，全程保障座椅质量与性能达到行业标准及设计要求。

解决方案

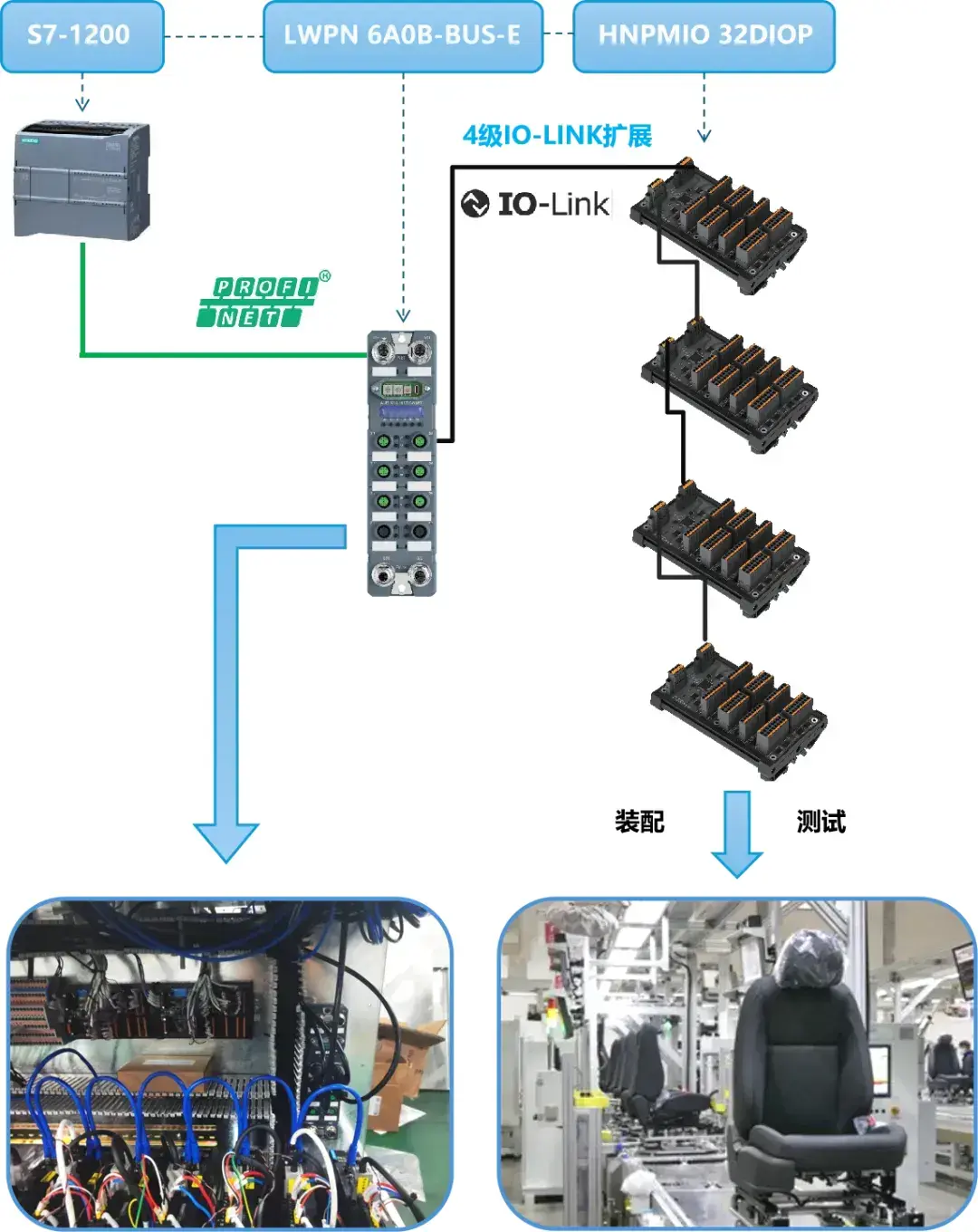

针对汽车座椅装配线的精准化、高效化需求，本案例采用西门子PLC 1200作为控制核心，通过Profinet-RT总线协议，实现与菱克沃尔德LWPN 6A0B-BUS-E IO-Link主站模块、HNPMIO 32DIOP IO-Link从站模块的稳定连接，构建高效协同的控制体系。

LWPN 6A0B-BUS-E和HNPMIO 32DIOP会根据PLC S7-1200预设的程序执行各种装配、检测任务的同时，实时监测座椅的位置、角度等信号信息传输到控制器，确保装配的准确性和实时性。

此外，LWPN 6A0B-BUS-E主站模块可通过IO-Link协议，实时读取从站模块、执行器及传感器的故障事件、使用寿命等核心数据，实现产线设备数据透明化管理。通过预判IO-Link从站模块的使用寿命，可提前进行更换维护，有效减少产线停机时间，提升装配效率。

应用效果

安装便捷、体积小巧，降低成本

HNPMIO 32DIOP相对其它品牌IO-Link从站模块在32点位的模块体积较小，且DIO才用自适应方式，无需配置，操作更简单、模块自带传感器接线，且接线简易，可节省端子和线缆的成本。

扩展能力强劲，适配长流水线

LWPN 6A0B-BUS拥有全球首创的IO-Link四级扩展，还能通过LINKBUS背板协议，两个B-Code接口共扩展32个AUBO模块，最大扩展长度为300米，符合流水线较长的现场，减少客户的接线成本。
