【应用案例】PFHPN 16DIOP（IP65型）模块应用于汽车电阻焊接设备

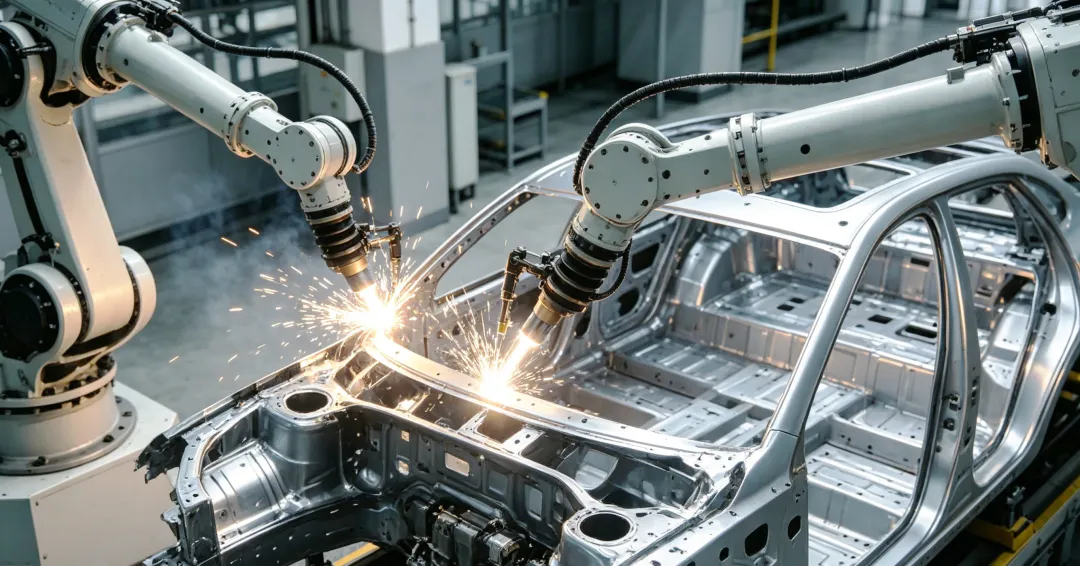

白车身是指尚未进入涂装和内饰总装阶段之前的车身结构本体。它是汽车动力系统、行驶系统、电气系统、内外装饰件等所有子系统的安装载体，直接影响整车的动力性、舒适性、平顺性等核心性能，同时也是车辆外观形象与制造质量的重要体现。

车身焊接生产线是确保汽车车体结构完整性与安全性的关键环节。焊接工艺质量直接决定了车身的整体强度与碰撞安全性能。焊点的牢固性、焊缝的均匀性以及焊接过程的稳定性，是评价焊接质量的核心指标。在车辆承受外部冲击（如碰撞）时，焊接点的强度与稳定性尤为关键，因此，对焊接设备的控制精度与可靠性提出了极高要求。

基于Profinet的PFHPN 16DIOP模块应用

为满足白车身焊接的高标准要求，西门子PLC通过Profinet-RT连接PFHPN 16DIOP分布式I/O模块，构建高效、柔性的电阻焊接控制系统。具体实施步骤如下：

参数设定

根据焊接单件的材料、厚度及工艺要求，通过Profinet网络精确设置焊接电流、电压、加压时间、保持时间等关键参数。

夹具与电极准备

选择与工件相匹配的焊接夹具和电极头，确保夹持稳定、对位精确。

工件固定

将待焊接的单件可靠地固定在钳夹中，使钳夹的电极头与工件表面良好接触，并施加适当压力。

启动焊接

启动点焊机，电极头瞬间产生高热量，按预设时间对焊接区域加热，使材料局部熔化并在压力下形成熔核。

冷却与取出

停止加热后，热量在单件间扩散，焊缝自然冷却凝固。待焊缝完全固化后，打开压紧装置，取出完成焊接的白车身部件。

应用效果

柔性适配

PFHPN 16DIOP的I/O点自适应设计使得用户无需预先确定输入/输出数量，可根据实际工况灵活接线，避免资源浪费，满足多车型混线生产需求。

简化安装

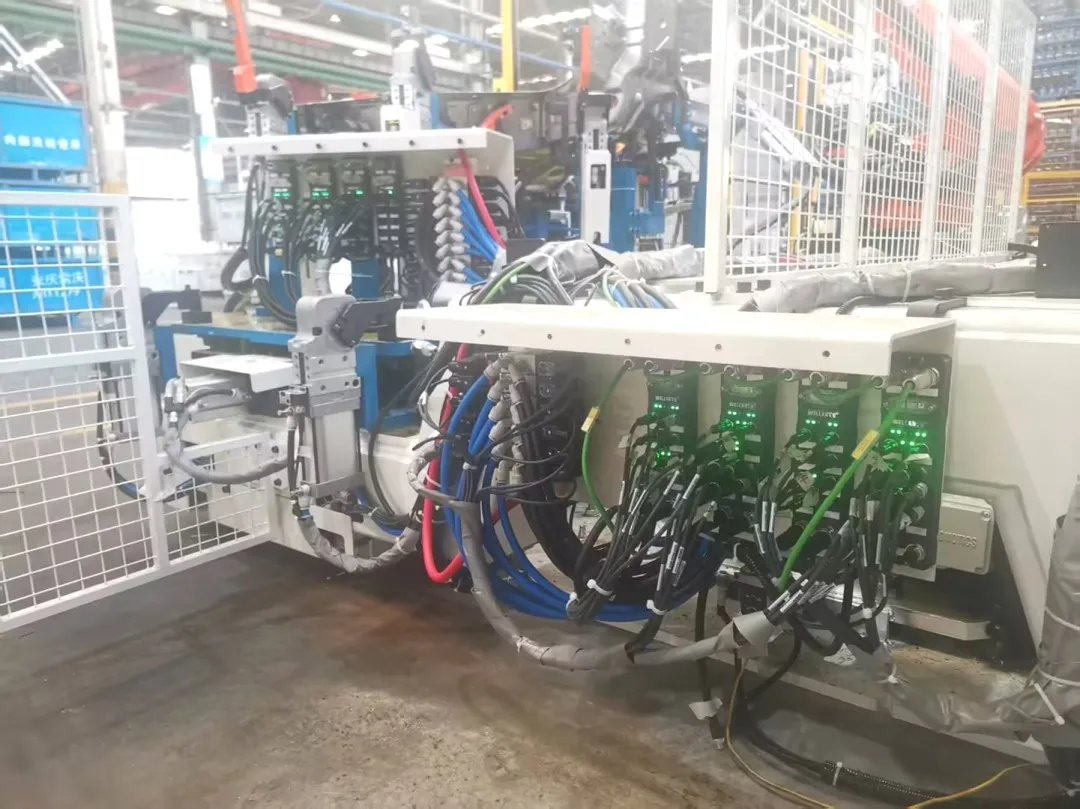

IP65高防护等级允许模块直接安装在设备侧或夹具附近，无需额外防护柜，节省了电气柜空间与安装成本，大幅减少因故障导致的停机时间，可快速维护。

安全性保障

通过PFHPN 16DIOP模块的高精度信号传输与快速响应能力，焊接夹具能够精准对准焊接工位，确保电极头与工件之间的压力一致、位置准确。焊点的牢固性与焊缝的均匀性得到显著提升，从而增强了汽车整体结构的强度和碰撞安全性。
