      今天为大家介绍一款堪称利器的温控PID模块-- LW293-7PF。

产品特点：

      1.8TC输入作为闭环反馈，16路晶体管输出控制温控执行机构

      2.扩展7个模块，单个CPU可达56路温度控制

      3.直接调用菱克沃尔德提供的PID库函数，简单易用

      4.软件可设置PWM单/双极性输出,未使用的Q点可作普通输出点使用

      这么好的东西，作为一个好学的工控攻城狮，赶紧搭个系统来玩玩。

      买来实心铝棒作为被加热对象，侧面钻孔攻丝放入热电偶，再套上220V的小加热圈，同时别忘了垫个隔热板，把桌子烧坏就麻烦了。

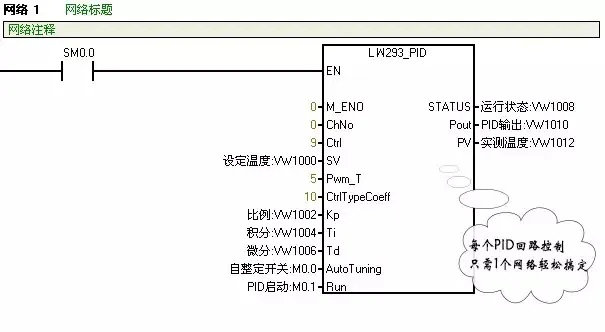

      热电偶接入LW293-7PF的第一个输入端，加热圈作为固态继电器的负载，固态继电器作为LW293第一个数字量输出点的负载，通电后调用LW293_PID库，并填写相关参数（详细操作请参考LW293-7PF模块使用手册）。

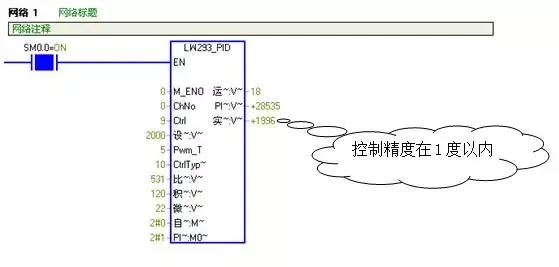

      温度设定值为100度，开启自整定，不一会，PID三个参数跳入了我们的眼睛。废话少说，直接上200度，系统卖力的加热，最后稳定在了200度左右，跳动不会超过±1度哦。

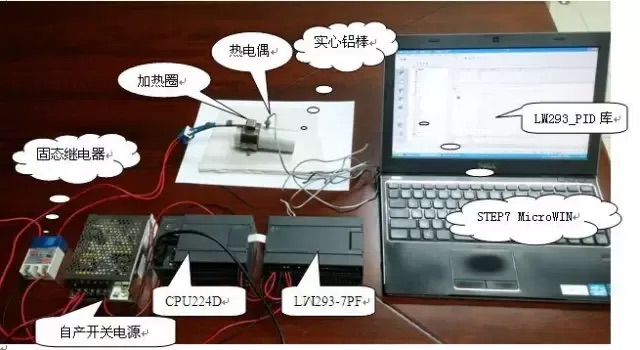

实物图

总结

      LW293-7PF模块集成8TC/16DO，PWM双极性输出，针对热电偶采集多温区控制场合设计，特别适用于电子设备、塑料机械、工业窑炉等多回路温度控制场合，模块内嵌PID算法，参数自整定，调试简单，接线方便，温度控制精度±1℃，动态效果好。
